Leiste (Bildschirmelemente)

www.CAD6.de

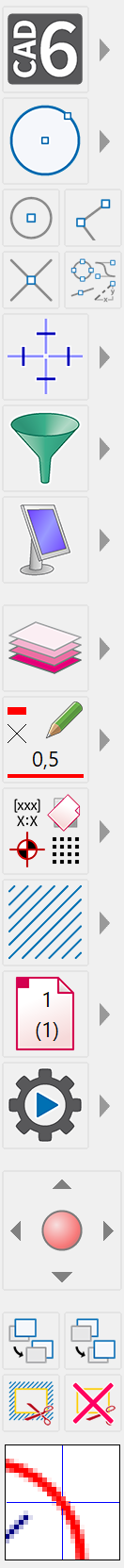

Die Leiste befindet sich am linken Rand des Hauptfensters von Malz++Kassner CAD6. Sie besteht aus mehreren Tastern, mit denen unterschiedliche Einstellungen getätigt werden können. Die Taster zeigen außerdem den Zustand der jeweiligen Funktion an. Allgemein kann die Einstellung durch Anklicken des Tasters mit der linken Maustaste geändert werden. Das Kontextmenü zu diesem Fenster wird durch Anklicken des Fensters mit der rechten Maustaste aufgerufen (siehe unten).

Die Leiste besteht aus folgenden Elementen:

Icon des aktuellen Befehls (eventuelle Parameter können durch Anklicken editiert werden, siehe Parameter editieren (+ESC))

Fangmodus "Mittelpunkt" (siehe Fangmodi > Mittelpunkt)

Fangmodus "End-/Eckpunkt" (siehe Fangmodi > End-/Eckpunkt)

Fangmodus "Schnittpunkt" (siehe Fangmodi > Schnittpunkt)

Fangmodus "Quadrant" (siehe Fangmodi > Quadrant)

Fangmodus "Spezialpunkt" (siehe Fangmodi > Spezialpunkt)

Fangmodus "Kante" (siehe Fangmodi > Kante)

Fangmodus "Relativ" (siehe Fangmodi > Relativ)

Fangfunktion und Fangradius (siehe Fangmodus > Fangen aktiv (F6) und Fangmodi > Radius)

Eine Zusammenfassung der wichtigsten Eingabeparameter:

• Positionsraster (siehe Koordinatensysteme > Positionsraster aktiv (F4))

• Orthogonalmodus (siehe Orthogonalmodus (F5))

• Bereichsmodus (siehe Bereichsmodus ändern (+F6))

• Duplikat / Mehrfachlinie (siehe Duplikat / Mehrfachlinie (F7))

• Selektionsfilter (siehe Selektionsfilter (0))

• Erweiterte Auswahl (siehe Auswahl > Erweiterte Auswahl an/aus)

• Sperren und Ignorieren umgehen (siehe Auswahl > Sperren und Ignorieren umgehen)

• Bogenmodus (siehe Bogenmodus > Bogenmodus ändern (+F2))

• Bogenrichtung (siehe Bogenmodus > Bogenrichtung ändern (F2))

Eine Zusammenfassung der wichtigsten Anzeigeeinstellungen:

• Anzeigeraster (siehe Koordinatensysteme > Anzeigeraster aktiv (F3))

• Informationsanzeige (siehe Zeichnungs-Einstellungen > Bildschirm)

• Anzeigemodus für ausgeblendete Ebenen der aktuellen Seite umstellen (siehe Ebenenanzeige > Alle Ebenen normal anzeigen)

• Anzeigemodus für Objekte umstellen, die nicht-aktuellen Seiten angehören (siehe Seitenanzeige > Klassisch (alles))

• Hilfskonstruktionsanzeige (siehe Hilfskonstruktion anzeigen (F9))

• Hilfskonstruktion sperren (siehe Hilfskonstruktion sperren (+F9))

• Kommentaranzeige (siehe Kommentartext > Anzeigen)

Auswahltaster für Fanghilfe-Menü (siehe Dynamische Fanghilfe)

Auswahltaster für Ebenen (ohne Vorschau)

Auswahltaster für Ebenen (mit Vorschau)

Auswahltaster für Stifte (ohne Vorschau)

Auswahltaster für Stifte (mit Vorschau)

Auswahltaster für Koordinatensysteme

Auswahltaster für Schraffurarten

Auswahltaster für Seiten (oben die Nummer der aktiven Seite, unten die Gesamtanzahl definierter Seiten)

Auswahltaster für Verfahren und weitere Verfahren-Befehle

"Joystick"-Taster zum Bewegen des Fensters

Frei definierbare Werkzeugtaster

Lupen-Anzeige

Ebenentaster-Vorschau

Falls die Vorschau aktiv ist, zeigt der Ebenenauswahltaster mehrere Informationen gleichzeitig an:

Das linke obere Farbfeld zeigt die vererbte Linienfarbe für die Bildschirmdarstellung. Wird keine Kontur gezeichnet, da der Füllmodus entweder "Füllung" oder "Radierer" ist, wird dieses Feld durchkreuzt dargestellt. Das linke untere Farbfeld zeigt die vererbte Füllfarbe für die Bildschirmdarstellung. Wird keine Füllung gezeichnet, da der Füllmodus "Kontur" ist, wird dieses Feld durchkreuzt dargestellt. Unter den beiden Farbfeldern wird die vererbte Linienbreite in Millimetern dargestellt. Ganz unten wird das vererbte Linienmuster angezeigt. Grundlage dafür sind die Linienbreite und das Linienmuster für die Ausgabe.

Stifttaster-Vorschau

Falls die Vorschau aktiv ist, zeigt der Stiftauswahltaster mehrere Informationen gleichzeitig an:

Das linke obere Farbfeld zeigt die Linienfarbe für die Bildschirmdarstellung. Wird keine Kontur gezeichnet, da der Füllmodus entweder "Füllung" oder "Radierer" ist, wird dieses Feld durchkreuzt dargestellt. Das linke untere Farbfeld zeigt die Füllfarbe für die Bildschirmdarstellung. Wird keine Füllung gezeichnet, da der Füllmodus "Kontur" ist, wird dieses Feld durchkreuzt dargestellt. Unter den beiden Farbfeldern wird die Linienbreite in Millimetern dargestellt. Ganz unten wird das Linienmuster angezeigt. Grundlage dafür sind die Linienbreite und das Linienmuster für die Ausgabe.

"Joystick"-Taster

Klicken Sie auf die äußeren Bereiche des Tasters, um jeweils einen Schritt zu bewegen, oder klicken und halten Sie die Mitte des Tasters, um flüssig zu verschieben.

Die Verschiebegeschwindigkeit variiert abhängig vom Abstand des Mauszeigers zur Tastermitte. Über dem "Joystick"-Taster funktionieren die Mausräder wie gewohnt zum Zoomen und/oder Bewegen.

Kontextmenü

Die Leiste besitzt ein Kontextmenü, in dem einige Einstellungen zu diesem Fenster getätigt werden können. Sie können dieses Menü öffnen, indem Sie mit der rechten Maustaste innerhalb dieses Fensters klicken. Es stehen folgende Befehle zur Verfügung (teilweise je nach angeklickter Position):

Parameterdialog anzeigen

Mit diesem Befehl können die zum angeklickten Taster gehörenden Parameter editiert werden.

Element editieren

Mit diesem Befehl kann das diesem Taster zugeordnete Element (Ebene oder Stift) editiert werden. Dazu erscheint der entsprechende Dialog.

Tasterbelegung ändern

Mit diesem Befehl kann die Zuordnung eines Tasters geändert werden. Dazu erscheint je nach Auswahl das Menü, eine Ebenenliste, eine Stiftliste oder der Dialog "Freies Menü bearbeiten", woraus der neue Befehl gewählt werden kann.

Taster einfügen

Mit diesem Befehl kann vor dem angeklickten Taster ein weiterer eingefügt, alle nachfolgenden Taster rutschen einen nach unten. Dazu erscheint je nach Auswahl das Menü, eine Ebenenliste, eine Stiftliste oder der Dialog "Freies Menü bearbeiten", woraus der Befehl für den neuen Taster gewählt werden kann.

Taster an den Anfang bewegen

Mit diesem Befehl kann der angeklickte Taster an den Anfang der Tasterliste bewegt werden.

Taster nach oben bewegen

Mit diesem Befehl kann der angeklickte Taster einen Schritt nach oben bewegt werden.

Taster nach unten bewegen

Mit diesem Befehl kann der angeklickte Taster einen Schritt nach unten bewegt werden.

Taster ans Ende bewegen

Mit diesem Befehl kann der angeklickte Taster ans Ende der Tasterliste bewegt werden.

Taster löschen

Mit diesem Befehl kann der angeklickte Taster gelöscht werden, alle nachfolgenden Taster rutschen einen nach oben.

Alle Taster zurücksetzen

Mit diesem Befehl können alle Taster auf ihre Standardbelegung zurückgesetzt werden.

Automatiktaster-Modus

In diesem Untermenü kann bestimmt werden, wie die Automatiktaster für Ebenen, Stifte, Koordinatensysteme, Schraffurarten und Seiten arbeiten sollen.

Befehlsliste automatisch

Ist dieser Menüeintrag mit einem Häkchen markiert, wird beim Überfahren des Tasters mit dem aktuellen Befehlsicons automatisch die Befehlsliste angezeigt.

Deckung

In diesem Untermenü kann die gewünschte Deckung der Einblendung der Elementnamen eingestellt werden, d.h. wie stark die Zeichenfläche verdeckt werden soll.

Sichtbar

Mit diesem Befehl kann das Fenster ausgeblendet werden. Ein erneutes Anzeigen ist mit Fenster > Leiste sichtbar möglich.

Platzierbar

Ist dieser Menüeintrag mit einem Häkchen markiert, kann das Fenster frei auf dem Bildschirm verschoben werden. Ansonsten wird es am linken oder rechten Rand des Bildschirms angeordnet.

Fensterposition

In diesem Untermenü kann die gewünschte Position der Leiste eingestellt werden.

Neu anordnen

Das Fenster wird in eine der vier möglichen Ecken des Arbeitsbereiches verschoben. Die Leiste liegt üblicherweise in der linken, oberen Ecke der Zeichenfenster.

Position merken

Ist dieser Menüeintrag mit einem Häkchen markiert, wird die Position des Fensters beim Verlassen des Programms gespeichert. Beim nächsten Programmstart wird es automatisch wieder an diese Position gesetzt. Die Position wird bezüglich des gesamten Bildschirmes gespeichert!
