Ecke ausspitzen > Objekt - Objekt (Menü Trimmen)

Mit diesem Befehl können zwei Objekte so getrimmt werden, dass sich eine Ecke bildet, die anschließend auf verschiedene Arten mit einem Kreisbogen ausgespitzt wird (im CNC-Bereich auch als "Ecke ausfräsen" bekannt). Das Ergebnis sind mehrere einzelne, unabhängige Objekte.

Nach der Auswahl des Befehls erscheint der Dialog "Ecke ausspitzen", in dem die gewünschten Ausspitzungsparameter im voraus angegeben wird.

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ende dieses Objekts verändert wird. Siehe dazu die Grafiken am Ende dieses Abschnittes.

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ende dieses Objekts verändert wird. Siehe dazu die Grafiken am Ende dieses Abschnittes.

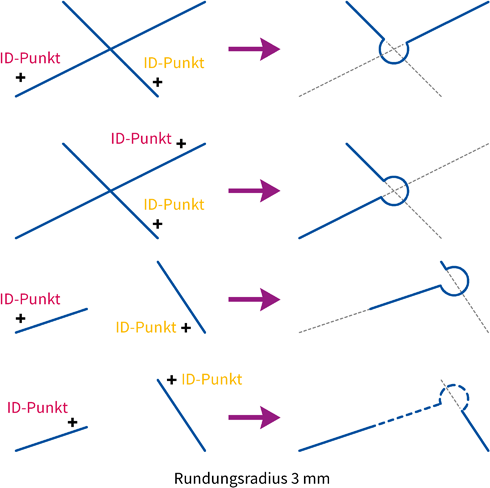

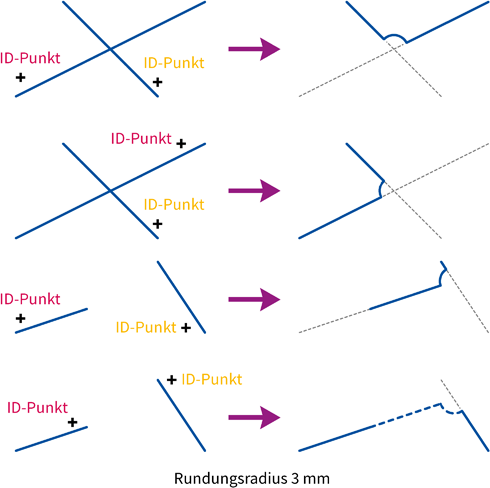

Die Position der beiden ID-Punkte bestimmt, welches Ende der Objekte verändert wird. Es wird jeweils das Ende des Objekts verändert, dessen Endpunkt näher am ID-Punkt liegt. Auf diese Weise kann jede der maximal vier möglichen Ecke erzeugt und ausgespitzt werden (siehe Grafik).

Nutzen Sie einen Radius von 0, um die beiden Objekte ohne Rundung zu verbinden:

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Ist die entsprechende Option gesetzt, werden die Merkmale des zuerst gewählten Objekts auf alle beteiligten Objekte angewendet – also auch auf das zuletzt gewählte Objekt.

Sind beide identifizierten Linien parallel, erscheint eine Fehlermeldung.

Soll eine Ecke innerhalb einer Kurve oder Fläche ausgespitzt werden, kann dies direkt mit den Befehlen Ecke ausspitzen > Eine Ecke und Ecke ausspitzen > Komplett geschehen.
