Ecke ausspitzen > Eine Ecke (Menü Trimmen)

Mit diesem Befehl kann eine Ecke innerhalb einer Kurve oder Fläche auf verschiedene Arten mit einem Kreisbogen ausgespitzt werden (im CNC-Bereich auch als "Ecke ausfräsen" bekannt). Es können nur Ecken gerundet werden, die sich aus Linien und/oder Kreisbögen zusammensetzen.

Nach der Auswahl des Befehls erscheint der Dialog "Ecke ausspitzen", in dem die gewünschten Ausspitzungsparameter im voraus angegeben wird.

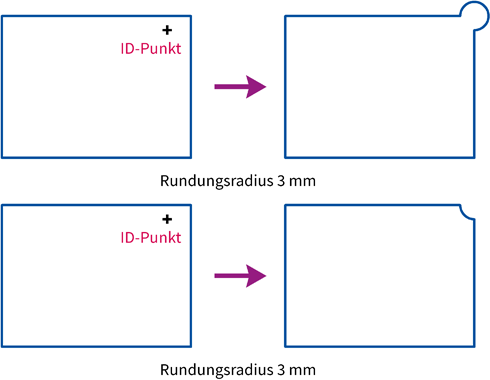

Im weiteren Verlauf wirkt sich die Position aus, an der das Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt). Sie bestimmt, welches Ecke des Objekte ausgespitzt wird (siehe Grafik).

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Sind beide die beiden Linien der "Ecke" parallel, erscheint eine Fehlermeldung.

Soll eine Ecke ausgespitzt werden, die sich aus zwei einzelnen Objekten zusammensetzt, kann dies direkt mit dem Befehl Ecke ausspitzen > Objekt - Objekt geschehen. Alle Ecken einer Kurve bzw. Fläche auf einmal können mit Ecke ausspitzen > Komplett ausgespitzt werden.
