Werkzeugliste verwalten (Menü CAM)

Mit diesem Befehl kann die Werkzeugliste aufgerufen und bearbeitet werden. Die Werkzeugliste kann auch aus dem Vorschaudialog des Postprozessors aufgerufen werden.

Wie erhalte ich Informationen zu diesem Dialog?

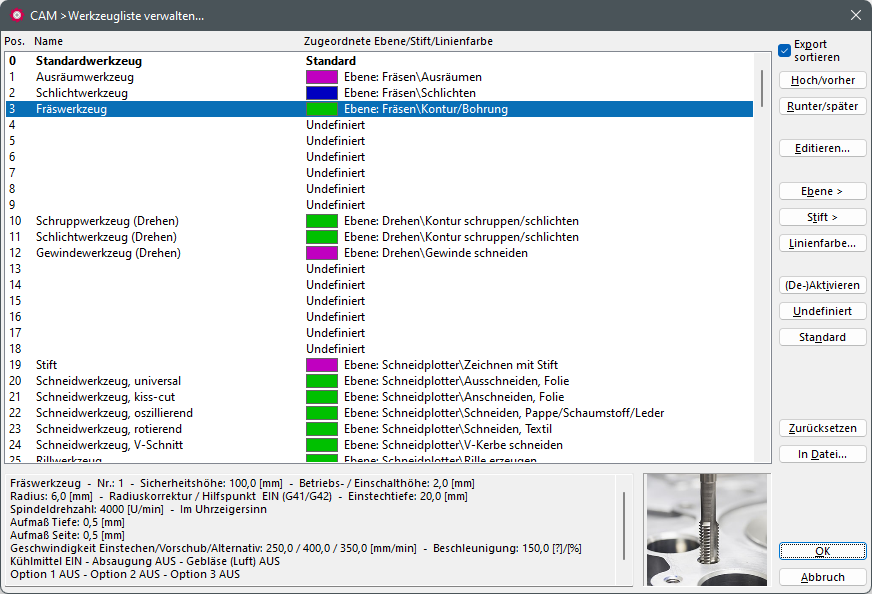

Die Werkzeugliste zeigt alle verfügbaren Werkzeuge. Wenn ein Werkzeug als Standard definiert wurde, dann werden alle Objekte deren Ebene, Stift oder Linienfarbe keinem Werkzeug zugeordnet sind, mit dem Standard-Werkzeug ausgegeben. "Undefiniert" bedeutet, dass dieses Werkzeug überhaupt nicht benutzt wird. Wenn eine Ebene, Stift oder Linienfarbe einem Werkzeug zugewiesen ist, dann wird dieses Werkzeug benutzt, um alle Objekte mit dieser Ebene, Stift oder Linienfarbe auszugeben. Die Linienfarbe hat Priorität, d.h., wenn sowohl die Linienfarbe als auch die Ebene oder Stift eines Objektes einem Werkzeug zugewiesen sind, dann wird das Objekt mit dem Werkzeug gefräst, dem die Linienfarbe zugewiesen ist.

Wenn die Ebene, Stift oder Linienfarbe eines Objektes keinem Werkzeug zugewiesen sind, und kein Standard-Werkzeug definiert ist, dann wird dieses Objekt nicht ausgegeben.
