Objekt trimmen > Länge / Radius bis Objekt (Menü Trimmen)

Mit diesem Befehl kann ein existierendes Objekt verändert werden. Handelt es sich um eine Linie, kann die Länge der Linie verändert. Handelt es sich hingegen um einen Kreis oder ein Kreisteil, kann der Radius verändert werden. Das Ausmaß der Änderung wird durch den Schnittpunkt bzw. Tangentialpunkt mit einem gegebenen Objekt bestimmt.

Als zu trimmendes Objekt kann jedes Standardobjekt identifiziert werden. Standardobjekte sind in diesem Fall Linien, Kreise und Kreisteile. Die Objekte werden immer als Ganzes behandelt, Sektoren und Segmente werden wie Bögen behandelt.

Das identifizierte Objekt wird im weiteren »Trimmobjekt« genannt.

Ist das Trimmobjekt eine Linie, wirkt sich die Position, an der die Linie identifiziert wurde (diese Position wird »ID-Punkt« genannt), im weiteren Verlauf aus. Sie bestimmt, welches Ende der Linie verschoben werden soll. Siehe dazu die Grafiken am Ende dieses Abschnittes.

Als Bezugsobjekt kann jedes Teilobjekt identifiziert werden, das in einem vorhandenen Objekt existiert. Dies kann eine Kante eines Rechteckes, der Bogen eines Ellipsensegmentes oder ein Kreisbogen innerhalb einer Fläche sein.

Das identifizierte (Teil-)Objekt wird im weiteren »Bezugsobjekt« genannt.

Die Position, an der das (Teil-)Objekt identifiziert wurde (diese Position wird »ID-Punkt« genannt), wirkt sich im weiteren Verlauf aus. Hat das Trimmobjekt mehrere mögliche Schnittpunkte bzw. Tangentialpunkte mit dem Bezugsobjekt, wird der Punkt gewählt, der näher am ID-Punkt liegt.

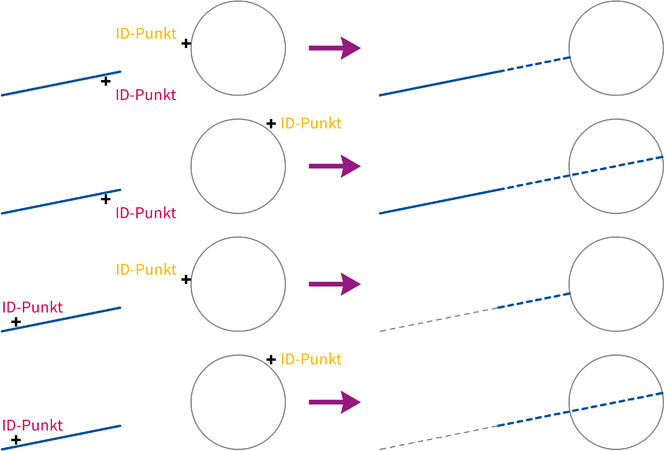

Nach der Eingabe des Punktes wird das Trimmobjekt getrimmt. Ist das Trimmobjekt eine Linie, wird jeweils der Endpunkt der Linie bewegt, der am nahesten am ID-Punkt liegt (siehe Grafik).

Merken Sie sich am besten eine Grundregel für das Trimmen: Das Objekt ändert sich immer dort, wo es angeklickt wird!

Soll ein Nicht-Standardobjekt getrimmt werden (z.B. eine Kurve oder eine Fläche), muss dieses zuvor mit dem Befehl Objekt trimmen > Komplett zerlegen in seine Grundelemente zerlegt werden. Diese können dann getrimmt werden.
