Graph erzeugen (Menü Zeichnen)

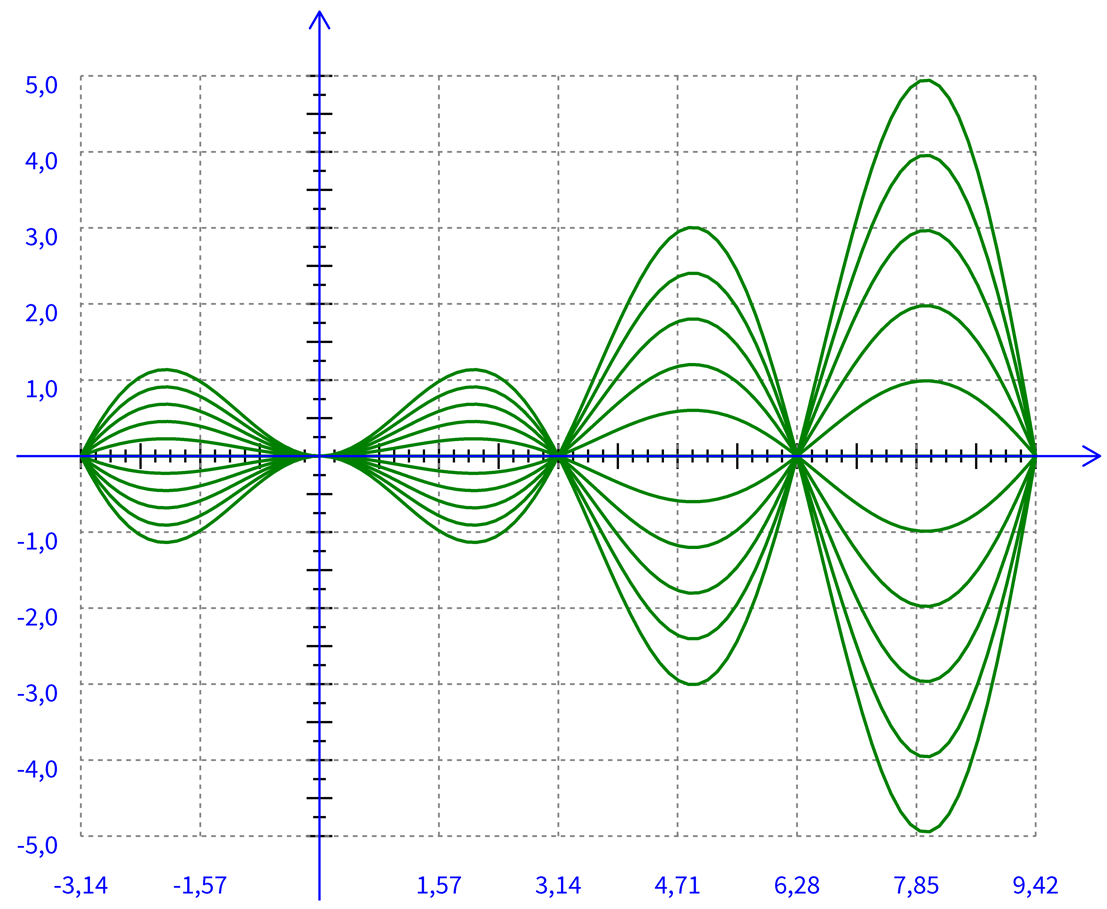

Dieser Befehl ermöglicht es Ihnen, mathematische Funktionen und Funktionsschare als Markierungen, Linienzug oder Splinekurven zu erzeugen. Die erzeugten Graphen können zusätzlich mit einem frei definierbarem, beschrifteten Achsenkreuz und Koordinatensystem versehen werden.

Zunächst müssen die Funktionsdaten im Dialog "Graph Funktion" eingegeben werden. Wenn Achsen und ggf. Beschriftung der Achsen erwünscht sind, kann dies im Dialog "Graph Achsen" eingegeben werden. Ist eine Funktionsschar gewünscht, müssen zusätzlich die Scharparameter im "Dialog "Graph Schar" eingegeben werden.

Der erste Eckpunkt des Bereiches kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Der zweite Eckpunkt des Bereiches kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Ist der Einsetzmodus "Proportional" aktiv, kann nur ein Bereich mit einem festen Höhen-/Breitenverhältnis eingegeben werden, da dies durch das Verhältnis Werte-/Definitionsbereich bereits vorgegeben ist.

Der beiden anderen Eckpunkte des Bereiches werden so berechnet, dass die jeweils benachbarten Kanten im rechten Winkel zueinander liegen.

Die erzeugte Kurve wird der in den Parametern festgelegten Ebene und dem ebenfalls dort festgelegten Stift zugeordnet.
