Parametrischer Verbund > Freiheit hinzufügen, radiale Skalierung (Menü Bibliothek)

Mit diesem Befehl kann einem parametrischen Verbund eine Freiheit vom Typ "radiale Skalierung" hinzugefügt werden.

Es wird der parametrische Verbund gewählt, der bearbeitet werden soll. Dazu wird das gewünschte Objekt angeklickt.

Es werden die Punkte gewählt, die Teil der Freiheit werden sollen. Dazu werden die gewünschten Punkte angeklickt.

Der Bezugspunkt der Freiheit kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Der Zielpunkt der Freiheit kann mit der Maus eingegeben werden, indem an eine beliebige Stelle innerhalb der Zeichnung geklickt wird.

Nach der Eingabe der Punkte erscheint der Dialog "Freiheit bearbeiten", in welchem die Parameter für die Freiheit eingegeben werden.

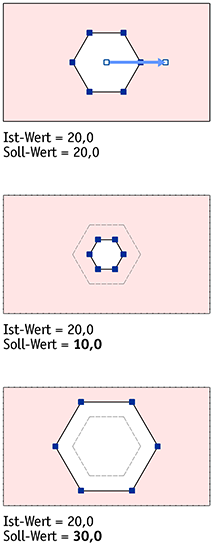

Die nachfolgenden Grafiken zeigen einen Beispielverbund mit einer Freiheit "radiale Skalierung". Dunkelblaue Quadrate zeigen die gewählten Punkt an, der hellblaue Pfeil verläuft vom Bezugspunkt zum Zielpunkt:

Allgemeine Information finden Sie unter Parametrische Verbünde.
