Das Befehlsband setzt sich aus mehreren Tastergruppen zusammen, die thematisch zusammen gehörende Befehle und Einstellungen zusammenfassen. Die einzelnen Tastergruppen können einzeln ein- und ausgeschaltet werden. Außerdem können zusätzliche Taster und Trenner eingefügt werden. Durch Anklicken des Fensters mit der rechten Maustaste erscheint das Kontextmenü, in welchem unter anderem eingestellt werden kann, welche Taster in diesem Fenster angezeigt werden sollen (siehe unten).

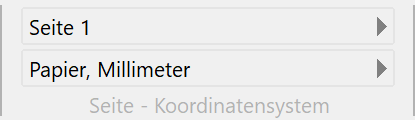

Seite und Koordinatensystem
Ebene und Stift
Einige Tastergruppen dienen dazu, Merkmale zu verändern. Während der normalen Arbeit beeinflussen diese Taster direkt die aktuellen Merkmale des Stiftes "*Standard". Wird ohne Nutzung der Stifte gezeichnet, bietet das Befehlsband den schnellsten Weg, die gewünschten Merkmale auszuwählen.
Linienmuster und -breite
Diese Taster dienen zur Auswahl des Linienmusters und der Linienbreite. Sie zeigen die Linienbreite grundsätzlich in Millimetern an (unabhängig von etwaiger anderer Einheiteneinstellung)! Werden sie mit der linken Maustaste betätigt, wird die entsprechende Linienbreite eingestellt.
Linienfarbe
Diese Taster dienen zur Auswahl der Linienfarbe. Werden sie mit der linken Maustaste betätigt, wird die entsprechende Linienfarbe eingestellt.
Füllmodus
Diese Taster werden zur Auswahl des Füllmodus benutzt. Die verfügbaren Füllmodi sind (in dieser Reihenfolge): "Kontur", "Füllung", "Füllung & Kontur", "Radierer", "Radierer & Kontur".
Füllfarbe
Diese Taster dienen zur Auswahl der Füllfarbe. Werden sie mit der linken Maustaste betätigt, wird die entsprechende Füllfarbe eingestellt.
Während der Ausführung des Befehles "Objekte bearbeiten" verhält sich das Befehlsband etwas anders. Wird jetzt ein Merkmalstaster betätigt, wirkt sich dies direkt auf die Merkmale der zur Zeit gewählten Objekte aus! Da mehrere Objekte unterschiedliche Merkmale besitzen können, werden die Merkmalstaster des Befehlsbandes nicht dauerhaft gedrückt angezeigt. Dies könnte zur der falschen Annahme verleiten, dass der Tasterzustand die Objektmerkmale anzeigt, was nicht der Fall ist.
KontextmenüDas Befehlsband besitzt ein Kontextmenü, in dem einige Einstellungen zu diesem Fenster getätigt werden können. Sie können dieses Menü öffnen, indem Sie mit der rechten Maustaste innerhalb dieses Fensters klicken. Es stehen folgende Befehle zur Verfügung (teilweise je nach angeklickter Position):
Tastergruppe einfügenMit diesem Befehl kann eine weitere Tastergruppe vor der angeklickten Tastergruppen eingefügt werden. Werden einfache Taster eingefügt, sind diese anfangs undefiniert.
Tasterbelegung ändernMit diesem Befehl kann die Zuordnung eines Tasters geändert werden. Dazu erscheint je nach Auswahl das Menü, eine Ebenenliste oder eine Stiftliste, woraus der neue Befehl gewählt werden kann.
Tastergruppe an den Anfang bewegenMit diesem Befehl kann die angeklickte Tastergruppe an den Anfang der Tasterliste bewegt werden.
Tastergruppe nach links bewegenMit diesem Befehl kann die angeklickte Tastergruppe einen Schritt nach links bewegt werden.
Tastergruppe nach rechts bewegenMit diesem Befehl kann die angeklickte Tastergruppe einen Schritt nach rechts bewegt werden.
Tastergruppe ans Ende bewegenMit diesem Befehl kann die angeklickte Tastergruppe ans Ende der Tasterliste bewegt werden.
Tastergruppe löschenMit diesem Befehl kann die angeklickte Tastergruppe gelöscht werden, alle nachfolgenden Tastergruppe rutschen einen nach links.
Alle Tastergruppen zurücksetzenMit diesem Befehl kann das Befehlsband auf seine Standardbelegung zurückgesetzt werden.
SichtbarMit diesem Befehl kann das Fenster ausgeblendet werden. Ein erneutes Anzeigen ist mit Fenster > Befehlsband sichtbar möglich.
PlatzierbarIst dieser Menüeintrag mit einem Häkchen markiert, kann das Fenster frei auf dem Bildschirm verschoben werden. Ansonsten wird es am oberen Rand des Bildschirms angeordnet.
Neu anordnenDas Fenster wird in eine der vier möglichen Ecken des Arbeitsbereiches verschoben. Das Befehlsband liegt üblicherweise in der linken, oberen Ecke der Zeichenfenster.
Position merkenIst dieser Menüeintrag mit einem Häkchen markiert, wird die Position des Fensters beim Verlassen des Programms gespeichert. Beim nächsten Programmstart wird es automatisch wieder an diese Position gesetzt. Die Position wird bezüglich des gesamten Bildschirmes gespeichert!
|
