Bemaßungen (Grundlagen)

Bemaßungen werden in technischen Zeichnungen benutzt, um Elemente mit Maßangaben zu versehen, die zur Herstellung des gezeichneten Objektes notwendig sind. Obwohl das Maß als solches immer gleich ist, gibt es verschiedene Arten, dieses darzustellen.

Es werden hauptsächlich zwei Darstellungsarten der Bemaßung unterschieden. Nachdem ein Bemaßungsbefehl gewählt wurde (z.B. Beschriften > Bemaßen > Strecke, Punkte), können die für diesen Befehl gültigen Parameter eingestellt werden, indem der Befehl Extras > Parameter ändern (+ESC) gewählt oder die Tastenkombination UMSCH+ESC gedrückt wird.

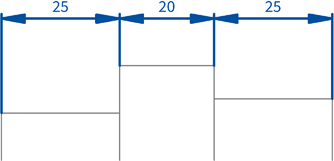

Die erste Darstellungsart ist die mit Maßpfeilen, die vor allem in Ingenieurwesen benutzt wird. Die Maßlinie wird dabei an beiden Enden von einem Pfeil begrenzt und endet exakt an den Maßhilfslinien, die die Maßlinie mit dem zu bemaßenden Objekt verbinden:

Um eine solche Bemaßung erhalten, muss das Maßlinienende im Modus "Bündig" dargestellt werden, als Endsymbol wird der gefüllte Pfeil gewählt.

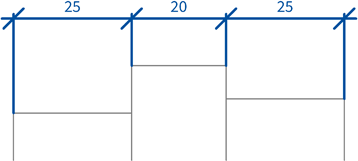

Die zweite häufig benutzte Darstellungsart ist die architektonische Bemaßung, die anstelle der Pfeile schräge Striche oder gefüllte Kreise benutzt, und bei der die Maßlinie über die Maßhilfslinien übersteht:

Bei der architektonischen Bemaßung wird häufig eine geänderte Zahlendarstellung genutzt, die Werte unter einem Meter automatisch in Zentimetern und Bruchwerte unter einem Zentimeter als Hochzahl darstellt. Sie können diese Darstellung entweder beim Koordinatensystem (siehe Koordinatensysteme, Maßstäbe, Raster, etc.) einstellen, das für die jeweiligen Bemaßung genutzt wird (im Untereintrag "Zahlen" - "Längendarstellung"), oder direkt in den Parametern für die Bemaßung, die Sie wie oben beschrieben erreichen können.

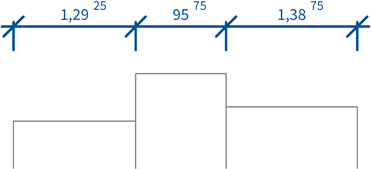

Eine typische architektonische Bemaßung sieht wie folgt aus:

Jede Bemaßung ist mit einem Koordinatensystem verbunden, aus dem sie die benötigten Informationen über den Maßstab, die Längen- und Winkeleinheit sowie die gewünschte Zahlendarstellung entnimmt. Diese Zuweisung erfolgt ebenfalls in den Parametern der Bemaßung. Durch die Verwendung mehrere Koordinatensysteme ist es so möglich, mehrere verschiedene Maßstäbe und/oder Bemaßungsarten innerhalb einer Zeichnung zu verwenden.
