Seiten

Da im CAD-Bereich der spätere Ausdruck der Zeichnung meist wichtiger ist als die Darstellung am Bildschirm, macht es Sinn, sich die Zeichenfläche so einzuteilen, dass sie dem späteren Ausgabeformat entspricht. Die Einteilung erfolgt in den sogenannten Seiten, die in Format und Orientierung eingestellt werden können. Alle Objekte, die sich innerhalb der Seite befinden, würden bei einem Druckvorgang mit ausgegeben werden. Mit dem Befehl Verwalten > Seiten > Editieren kann die Seite individuell eingestellt werden.

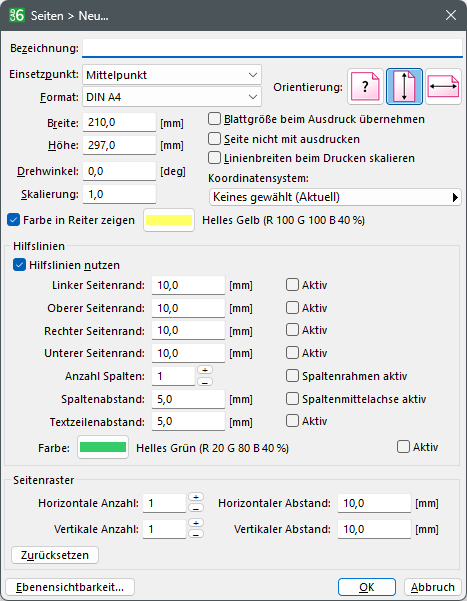

Seite editieren

Natürlich kann auch mit mehreren Seiten gearbeitet werden, so dass man auch bei größeren Zeichnungen von Anfang an seitenorientiert arbeiten kann. Dies hat den entscheidenden Vorteil, dass man während des Zeichnens schon eine genaue Vorstellung von der Lage der Objekte hat und sich nicht erst vor der Ausgabe Druckbereiche definieren muss.

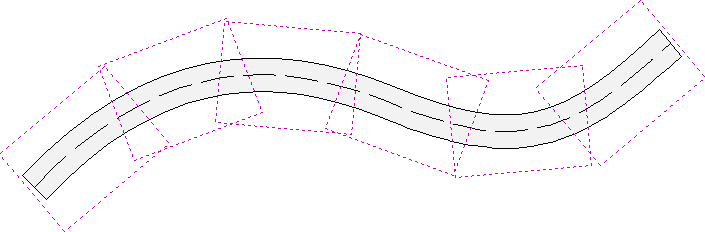

Das folgende Beispiel zeigt eine typische Anwendung für das Arbeiten mit mehreren Seiten: Ein Straßenverlauf soll mit möglichst wenig Papieraufwand ausgedruckt werden, so dass man ihn zum Beispiel in seinem Originalverlauf an eine Pinnwand heften kann. Da die Seiten in ihrer Orientierung und Position einzustellen sind, ist es kein Problem, die Seiten dem Straßenverlauf anzupassen.

Beispiel für das Arbeiten mit mehreren Seiten

Eigene Vorlagen verwalten

Zeichnungsabhängige Einstellungen werden beim Speichern zusammen mit den Zeichnungsdaten in die Datei geschrieben und sind somit beim Öffnen wieder vorhanden.

Möchte man mit einer Datei gezielt Einstellungen speichern oder öffnen, können in den Optionen des Speichern-Dialoges, bzw. des Öffnen-Dialoges gezielt Angaben gemacht werden. Standardmäßig werden alle Einstellungen berücksichtigt. Um Fehler, bzw. Datenverlust zu vermeiden, sollten nur erfahrende Anwender diese Einstellungen verändern.

Datei-Optionen

Beim Anlegen einer neuen Zeichnung, wird eine Vorlagedatei als Grundlage für die Einstellungen genommen. In dieser Vorlagedatei ist zum Beispiel festgelegt, welche Ebenen existieren, welche Linienmuster definiert sind usw.

Im Umfang von CAD6 ist eine Standardvorlagedatei enthalten, mit der gearbeitet werden kann und die auf die häufigsten Kundenwünsche abgestimmt worden ist. Sollte diese dennoch den Benutzerwünschen nicht genügen, kann eine benutzerdefinierte Vorlagedatei entwickelt werden. Dazu werden die Einstellungen der Zeichnung einfach den Benutzerwünschen angepasst und mit Verwalten > Vorlage > Speichern als abgespeichert.

Auch Objekte und Instanzen können zu einer Vorlage gehören. Mit Verwalten > Vorlage > Als Standard speichern kann eine eigene Vorlage als Standard gespeichert werden. Ansonsten besteht in einem Auswahldialog vor jedem Anlegen einer neuen Zeichnung die Möglichkeit, eine gewünschte Vorlage auszuwählen, so dass man in der Lage ist, je nach Anwendung mehrere Vorlagen bereithalten und nutzen zu können.
