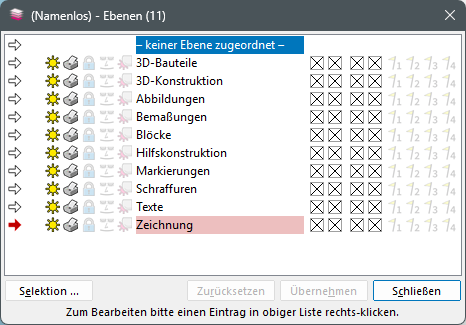

Dialog "Ebenen"

Wie erhalte ich Informationen zu diesem Dialog?

Folgende Befehle können durch Klicken mit der rechten Maustaste in die Ebenenliste aufgerufen werden:

Selektierte Einträge >

Diese Funktionen betreffen alle gewählten Einträge, unabhängig davon, wohin rechts-geklickt wurde.

Bildschirmmerkmale

Ruft den Dialog "Merkmale ändern" auf, in welchem die Einstellungen der Ebenen bezüglich Bildschirmdarstellung geändert werden können.

Ausgabemerkmale

Ruft den Dialog "Merkmale ändern" auf, in welchem die Einstellungen der Ebenen bezüglich Ausgabe geändert werden können.

Einfärben

Ruft den Dialog "Einfärben" auf, in welchem die Einfärbe-Einstellungen der Ebenen geändert werden können.

Anzeige

Setzt oder löscht diese Option für alle gewählten Einträge.

Ausgabe

Setzt oder löscht diese Option für alle gewählten Einträge.

Sperren

Setzt oder löscht diese Option für alle gewählten Einträge.

Ignorieren

Setzt oder löscht diese Option für alle gewählten Einträge.

Abdunkeln

Setzt oder löscht diese Option für alle gewählten Einträge.

Flagge 1-4

Setzt oder löscht die jeweilige Flagge für alle gewählten Einträge.

Standardwerte

Setzt die Standardwerte für alle gewählten Einträge.

Kommentare initialisieren

Initialisiert die Kommentare aller gewählten Einträge mit deren Namen (ohne Ordner).

Kommentare löschen

Löscht die Kommentare aller gewählten Einträge.

Übersicht aller Inhalte anzeigen

Blendet alle Einträge außer den gewählten aus und zoomt zur Übersicht.

Alle Inhalte wählen

Wählt alle Objekte, die den gewählten Einträgen zugeordnet sind.

Alle >

Diese Funktionen betreffen alle Einträge der Liste, unabhängig davon, wohin rechts-geklickt und welche Einträge gewählt sind. Die aktuelle Selektion wird nicht verändert.

Bildschirmmerkmale

Ruft den Dialog "Merkmale ändern" auf, in welchem die Einstellungen der Ebenen bezüglich Bildschirmdarstellung geändert werden können.

Ausgabemerkmale

Ruft den Dialog "Merkmale ändern" auf, in welchem die Einstellungen der Ebenen bezüglich Ausgabe geändert werden können.

Einfärben

Ruft den Dialog "Einfärben" auf, in welchem die Einfärbe-Einstellungen der Ebenen geändert werden können.

Anzeige

Setzt oder löscht diese Option für alle Einträge der Liste.

Ausgabe

Setzt oder löscht diese Option für alle Einträge der Liste.

Sperren

Setzt oder löscht diese Option für alle Einträge der Liste.

Ignorieren

Setzt oder löscht diese Option für alle Einträge der Liste.

Abdunkeln

Setzt oder löscht diese Option für alle Einträge der Liste.

Flagge 1-4

Setzt oder löscht die jeweilige Flagge für alle Einträge der Liste.

Standardwerte

Setzt die Standardwerte für alle Einträge der Liste.

Kommentare initialisieren

Initialisiert die Kommentare aller Einträge mit deren Namen (ohne Ordner).

Kommentare löschen

Löscht die Kommentare aller Einträge.

Bildschirm und Ausgabe identisch

Ist dieser Eintrag markiert, werden die Vererbungsangaben der Ebenen für Bildschirmanzeige und Druckerausgabe gleichbehandelt.

Neu

Definiert eine neue Ebene. Dazu erscheint ein Dialog, in dem der Name der neuen Ebene angegeben wird.

Duplizieren

Dupliziert die rechts-geklickte Ebene oder den Ordner. Dazu erscheint ein Dialog, in dem der neue Name angegeben wird.

Auflösen, aber Inhalt behalten

Löst den rechts-geklickten Ordner auf und behält dessen Inhalt an seiner vorherigen Position.

Mit Inhalt löschen

Löscht den rechts-geklickten Ordner mitsamt Inhalt.

Eine Stufe hoch bewegen

Bewegt den rechts-geklickten Ordner in der Ordnerstruktur eine Stufe nach oben.

Neuen Ordner diesem voranstellen

Fügt vor dem rechts-geklickten Ordner einen übergeordneten Ordner in der Ordnerstruktur ein.

Neuen Ordner diesem hintanstellen

Fügt hinter dem rechts-geklickten Ordner einen untergeordneten Ordner in der Ordnerstruktur ein und bewegt den ursprünglichen Ordnerinhalt in den neuen Ordner.

Umbenennen

Es erscheint ein Dialog, in welchem der Name der rechts-geklickten Ebene oder des Ordners editiert werden kann.

Kommentar

Es erscheint ein Dialog, in welchem der Kommentar zur rechts-geklickten Ebene editiert werden kann.

Anzuzeigende Spalten wählen

Zeigt den Dialog "Spalten wählen" zur Auswahl der Spalten, die hier angezeigt werden sollen.

Aktivieren

Aktiviert die rechts-geklickte Ebene, ohne den Dialog zu schließen.

Bewegen / kopieren in Ordner

Ermöglicht es, die gewählten Ebenen in einen Ordner zu bewegen (umzubenennen) oder zu kopieren. Dazu erscheint ein Dialog, in dem der Name des Zielordners angegeben wird. Durch Eingabe eines leeren Namens werden die Ebenen auf den obersten Level der Ebenenstruktur kopiert. Es kann gewählt werden, ob eventuell enthaltene Ordnerstrukturen mitkopiert werden sollen.

Löschen

Löscht alle gewählten Ebenen. Zuvor erscheint zur Sicherheit noch eine Abfrage.

Aufräumen

Mit diesem Befehl können alle derzeit ungenutzten Ebenen gelöscht oder in der Liste markiert werden.

Nutzungszähler aktualisieren

Mit diesem Befehl wird für alle Ebenen ein Nutzungszähler errechnet (d.h. die Anzahl an Objekten in oberster Stufe der aktuellen Zeichnung, die sie benutzen) und neben dem Ebenennamen in der Liste angezeigt. Der Zähler wird einmal berechnet und danach nicht automatisch angepasst! Bei Bedarf einfach erneut aktualisieren.

Zwischenspeichern

Diese Funktionen ermöglicht es Ihnen, mehrere Sätze von Ebenen mit allen Einstellungen zu speichern und später, auch in anderen Zeichnungen, wieder auf sie zuzugreifen.

Pinnwand und Sammlungen werden von Hauptprogramm global verwaltet. Sie können eine Mischung unterschiedlichster Einträge enthalten. Die Pinnwand ist lokal für den jeweiligen Rechner und enthält Einträge ohne Namen, die nach Speicherdatum sortiert angezeigt werden. Eine Sammlung hingegen enthält Einträge mit Namen und wird wie eine Bibliothek in einer Datei gespeichert (Endung *.mkcol), die über das Netzwerk von mehreren Benutzern gleichzeitig genutzt werden kann.

An Pinnwand anheften

Speichert gewählte Ebenen als einen Ebenensatz an der Pinnwand, wodurch sie später jederzeit wieder zugreifbar ist. Ein Dialog erlaubt die Auswahl der Ebenen.

Von Pinnwand holen

Ermöglichst es, einen Ebenensatz von der Pinnwand zu holen. Dazu erscheint ein Dialog, in dem die Ebenen und der Einfügemodus (Ersetzen, Verbinden, Hinzufügen) gewählt werden können.

Speichern in Sammlung

Speichert gewählte Ebenen als einen Ebenensatz in eine Sammlung, wodurch sie später jederzeit wieder zugreifbar ist. Ein Dialog erlaubt die Auswahl der Ebenen.

Aus Sammlung holen

Ermöglichst es, einen Ebenensatz aus einer Sammlung zu holen. Dazu erscheint ein Dialog, in dem die Ebenen und der Einfügemodus (Ersetzen, Verbinden, Hinzufügen) gewählt werden können.

Sammlungen verwalten

Erlaubt es, alle in Sammlungen gespeicherten Ebenensätze zu verwalten (Löschen, Umbenennen, Kommentar editieren).

Beim Import und Export von Ebenen via MKD-Dateien werden nur die Ebenen selbst behandelt, nicht aber eventuell benutzte Linienmuster und/oder Stifte. Diese müssen getrennt im Voraus behandelt werden (zuerst Linienmuster, dann Stifte). Sollen Elemente von einer Zeichnung in eine andere kopiert werden, empfehlen wir den Weg über Pinnwand oder Sammlungen mit Hilfe der oben beschriebenen Befehle. Diese verknüpfen alle Elemente über ihre Namen und nicht nur über interne Nummern, wodurch mögliche Verwechselungen vermieden werden.

Import aus MKD-Datei

Lädt gewählte Ebenen aus einer MKD-Datei. Dazu erscheint eine Dateiauswahl, in der die gewünschte Zeichnungsdatei gewählt werden kann. Dann erscheint ein Dialog, in dem die Ebenen und der Einfügemodus (Ersetzen, Verbinden, Hinzufügen) gewählt werden können.

Export in MKD-Datei

Speichert die gewählten Ebenen in eine MKD-Datei. Ein Dialog erlaubt die Auswahl der Ebenen. Anschließend erscheint eine Dateiauswahl, in der die gewünschte Zeichnungsdatei gewählt werden kann.

In Textdatei schreiben

Schreibt eine textuelle Beschreibung aller zur Zeit definierten Ebenen in eine Datei. Dazu erscheint eine Dateiauswahl, in der die gewünschte Ausgabedatei gewählt werden kann.

Als Verfahren speichern

Mit diesem Taster können die aktuellen Ebeneneinstellungen als benanntes Verfahren in der Zeichnung gespeichert werden.

Verfahren aktivieren

Es wird eine Liste aller Verfahren mit Ebeneneinstellungen angezeigt. Wird eines gewählt, werden dessen Ebeneneinstellungen in den Dialog übernommen.
